Τι είναι το Float Glass; Μια βαθιά κατάδυση στην παραγωγή και τις εφαρμογές του

Το γυαλί επίπλευσης, που συχνά θεωρείται ως το χρυσό πρότυπο στην παραγωγή επίπεδου γυαλιού, είναι ένα κρίσιμο υλικό που χρησιμοποιείται σε πολλές βιομηχανίες, από την αρχιτεκτονική μέχρι την κατασκευή αυτοκινήτων. Ο όρος "γυαλί επίπλευσης" προέρχεται από τη μοναδική διαδικασία παραγωγής που του δίνει το όνομά του-λιωμένο γυαλί που επιπλέει σε ένα λουτρό λιωμένου κασσίτερου, δημιουργώντας μια εξαιρετικά λεία και επίπεδη επιφάνεια. Αυτή η διαδικασία, που αναπτύχθηκε τη δεκαετία του 1950, έφερε επανάσταση στην παραγωγή γυαλιού βελτιώνοντας σημαντικά τόσο την ποιότητα όσο και την απόδοση.

Ως κάποιος που έχει συνεργαστεί στενά μαζί τουπαραγωγή γυαλιού επίπλευσηςγραμμές για χρόνια, είχα την ευκαιρία να δω από πρώτο χέρι πώς έχει εξελιχθεί αυτή η διαδικασία και τα υλικά ρόλων όπωςπροϊόντα με βάση τον γραφίτη και τον άνθρακα-παίζουν στη βελτιστοποίηση της αποτελεσματικότητας και της ακρίβειας. Ο χρόνος μου ως τεχνικός μηχανικός στη βιομηχανία υαλοπινάκων επίπλευσης μου έδωσε μια βαθιά κατανόηση των προκλήσεων που αντιμετωπίζουν οι κατασκευαστές και πώς τα σωστά υλικά μπορούν να υποστηρίξουν την ομαλή παραγωγή.

Σε αυτό το άρθρο, θα ρίξουμε μια πιο προσεκτική ματιά στοδιαδικασία γυαλιού float, τα καθοριστικά χαρακτηριστικά του και πώς τα υλικά που χρησιμοποιούνται στην παραγωγή του συμβάλλουν στο τελικό προϊόν. Η κατανόηση αυτών των εξαρτημάτων είναι απαραίτητη για οποιονδήποτε ασχολείται με τη βιομηχανία γυαλιού, είτε εργάζεστε απευθείας με γυαλί επίπλευσης είτε εξετάζετε τον καλύτερο τρόπο για να ενσωματώσετε τις σωστές τεχνολογίες και υλικά στις γραμμές παραγωγής σας.

Το float glass, ένας κοινός όρος στη βιομηχανία κατασκευής γυαλιού, πήρε το όνομά του από τη μοναδική διαδικασία παραγωγής που χρησιμοποιήθηκε για τη δημιουργία του. Η λέξη «float» αναφέρεται στον τρόπο που το γυαλί επιπλέει σε ένα στρώμα λιωμένου κασσίτερου, που είναι το βασικό χαρακτηριστικό της μεθόδου παραγωγής του. Αυτή η διαδικασία παράγει επίπεδο γυαλί που είναι ζωτικής σημασίας για διάφορες βιομηχανίες, συμπεριλαμβανομένων των κατασκευών, της αυτοκινητοβιομηχανίας και των ηλεκτρονικών.

The History of Float Glass Production

Η διαδικασία γυαλιού επίπλευσης, που αναπτύχθηκε από τον Pilkington τη δεκαετία του 1950, έφερε επανάσταση στη βιομηχανία κατασκευής γυαλιών-. Πριν από αυτό, χρησιμοποιήθηκαν άλλες μέθοδοι, όπως το καλαντέρ και το κατακόρυφο τράβηγμα, αλλά ήταν λιγότερο αποτελεσματικές. Η καινοτομία του Pilkington εισήγαγε την τεχνική της συνεχούς ροής λιωμένου γυαλιού πάνω από ένα στρώμα λιωμένου κασσίτερου, επιτρέποντάς του να απλώνεται ομοιόμορφα και να σχηματίζει επίπεδα φύλλα.

Πώς λειτουργεί η διαδικασία Float;

Στη μέθοδο του float glass, το λιωμένο γυαλί χύνεται σε μια δεξαμενή λιωμένου κασσίτερου, η οποία έχει μεγαλύτερη πυκνότητα. Το γυαλί επιπλέει από πάνω λόγω αυτής της διαφοράς πυκνότητας και η επιφανειακή τάση του κάνει να απλώνεται ομοιόμορφα σε όλο το κασσίτερο. Το γυαλί στη συνέχεια στερεοποιείται και ψύχεται σε επίπεδα φύλλα με ελάχιστη παραμόρφωση.

Γιατί είναι σημαντικό το Float Glass;

Η διαδικασία γυαλιού επίπλευσης προσφέρει πολλά πλεονεκτήματα σε σχέση με τις παραδοσιακές μεθόδους, όπως:

• Υψηλή απόδοση:Η διαδικασία επιτρέπει τη συνεχή παραγωγή, οδηγώντας σε υψηλότερη απόδοση.
• Ακρίβεια:Το γυαλί Float διατηρεί εξαιρετική επιπεδότητα και συνοχή πάχους.
• Εύκολος αυτοματισμός:Η διαδικασία είναι ιδιαίτερα προσαρμόσιμη σε αυτοματοποιημένα συστήματα, μειώνοντας το κόστος εργασίας και βελτιώνοντας την ακρίβεια.
•

Οι μέθοδοι παραγωγής γυαλιού επίπλευσης μπορούν να κατηγοριοποιηθούν σε τρεις κύριους τύπους: τη διαδικασία Pilkington (Ηνωμένο Βασίλειο), τη διαδικασία PPG (ΗΠΑ) και τη διαδικασία Luoyang (Κίνα). Κάθε μία από αυτές τις μεθόδους χρησιμοποιεί παρόμοια προσέγγιση, αλλά μπορεί να διαφέρει ελαφρώς σε εξοπλισμό και τεχνικές.

Βασικά εξαρτήματα γραμμής παραγωγής γυαλιού float

Η ροή της διαδικασίας μιας γραμμής παραγωγής γυαλιού επίπλευσης μπορεί να χωριστεί χονδρικά σε πέντε μέρη: πρώτες ύλες, τήξη, διαμόρφωση, ανόπτηση και κοπή (συσκευασία). Η ουσιαστική διαφορά μεταξύ της διαδικασίας επίπλευσης και άλλων διεργασιών έγκειται στο τμήμα που σχηματίζει γυαλί.

Αυτά τα πέντε μέρη μπορούν να χωριστούν σε 3 έως 7 ή περισσότερα τμήματα παραγωγής (τμήματα) λόγω των διαχειριστικών χαρακτηριστικών και των συνηθειών των διαφορετικών εργοστασίων. Λόγω της συνεχούς ανάπτυξης της τεχνολογίας ελέγχου αυτοματισμού και της επιδίωξης της επίπεδης διαχείρισης από τις επιχειρήσεις, ο αριθμός των χειριστών πρώτης- γραμμής και των τμημάτων σύγχρονων γραμμών παραγωγής έχει μειωθεί σημαντικά. Ο αριθμός των ατόμων σε ένα πλήρες εργοστάσιο υαλοπινάκων επίπλευσης, συμπεριλαμβανομένων των διοικητικών και άλλων τμημάτων υποστήριξης, είναι περίπου 150 έως 250.

Εκτός από τα πέντε κύρια εξαρτήματα παραγωγής που αναφέρονται παραπάνω, μια γραμμή παραγωγής γυαλιού επίπλευσης (μπορεί) να περιλαμβάνει επίσης τα ακόλουθα εξαρτήματα:

1. Λόγω των τοπικών απαιτήσεων προστασίας του περιβάλλοντος, είναι απαραίτητο να κατασκευαστεί ένα σύστημα επεξεργασίας καυσαερίων, όπως η υγρή αποθείωση.
2. Συστήματα ενεργειακής υποστήριξης, όπως φυσικό αέριο, βαρύ πετρέλαιο, αέριο άνθρακα, ατμός, κυκλοφορούν νερό, ηλεκτρική ενέργεια κ.λπ.
3. Συστήματα διαχείρισης έκτακτης ανάγκης, όπως συστήματα πυρόσβεσης, γεννήτριες κ.λπ.
4. Σύστημα επεξεργασίας ποιότητας επιφάνειας γυάλινης κορδέλας, όπως SO2, κ.λπ.
5. Ηλεκτρονικά συστήματα επίστρωσης, όπως μηχανές επίστρωσης CVD και ο βοηθητικός εξοπλισμός τους.
6. Βαθιά επεξεργασία γυαλιού, όπως κατασκευή καθρέφτη, PVD, σκλήρυνση, κάμψη εν θερμώ κ.λπ.

Βασικά Χαρακτηριστικά Παραγωγής Γυαλιού Float

Συνεχής Παραγωγή:

Η διαδικασία εκτελείται ασταμάτητα- για 24 ώρες την ημέρα. Από το λιώσιμο των πρώτων υλών μέχρι τη συσκευασία του τελικού προϊόντος, όλα συμβαίνουν συνεχώς, καθιστώντας το εξαιρετικά αποδοτικό.

Υψηλή σταθερότητα διαδικασίας:

Ο βασικός εξοπλισμός, όπως ο κλίβανος τήξης και το λουτρό κασσίτερου, λειτουργεί αρμονικά για να διατηρεί την ομοιόμορφη σύνθεση, το πάχος και την κατανομή των τάσεων του γυαλιού.

Βελτιστοποιημένη ανόπτηση:

Η διαδικασία ανόπτησης χρησιμοποιεί ελεγχόμενες κλίσεις θερμοκρασίας για τη μείωση της εσωτερικής καταπόνησης και την ενίσχυση των μηχανικών ιδιοτήτων του γυαλιού.

Ενεργειακή απόδοση και περιβαλλοντικά ζητήματα:

Η κατανάλωση ενέργειας συγκεντρώνεται στον κλίβανο τήξης και στο λουτρό κασσίτερου, αντιπροσωπεύοντας πάνω από το 60% του κόστους παραγωγής. Η αποτελεσματική ανακύκλωση και συντήρηση υλικών όπως ο κασσίτερος μπορεί να μειώσει σημαντικά τα απόβλητα.

Ομαλή επιφάνεια:

Το παραγόμενο γυαλί είναι απαλλαγμένο από επιφανειακά ελαττώματα, γεγονός που εξαλείφει την ανάγκη για δευτερογενή επεξεργασία.

Ακριβής έλεγχος πάχους:

Η διαδικασία παραγωγής επιτρέπει τον έλεγχο του πάχους υψηλής ακρίβειας, με ανοχές έως και ±0,1 mm.

Εξαιρετικές οπτικές ιδιότητες:

Το γυαλί επίπλευσης προσφέρει συνήθως διαπερατότητα φωτός μεγαλύτερη από 85%, με ελάχιστη παραμόρφωση.

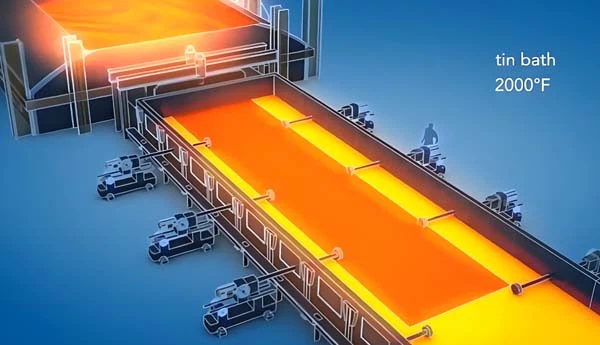

Η βασική αρχή τουγυαλί επίπλευσηςΟ σχηματισμός είναι να χρησιμοποιηθεί η διαφορά πυκνότητας μεταξύ λιωμένου γυαλιού και λιωμένου κασσίτερου. Ο πυρήνας του είναι να σχηματίζει μια επίπεδη και ομοιόμορφη γυάλινη ταινία επιτρέποντας στο λιωμένο γυαλί να εκτείνεται φυσικά στην επιφάνεια του πιο πυκνού κασσίτερου.

Όταν το γυάλινο υγρό εισέρχεται στο λουτρό κασσίτερου από το κανάλι, επειδή η πυκνότητά του είναι μικρότερη από την πυκνότητα του υγρού κασσίτερου στο λουτρό κασσίτερου, θα επιπλέει φυσικά στην επιφάνεια του υγρού κασσίτερου. Αυτή είναι και η προέλευση της ονομασίας «διαδικασία επίπλευσης».

Έλεγχος πάχους υαλοπινάκων επίπλευσης

Το γυάλινο υγρό φθάνει σε μηχανική ισορροπία στην επιφάνεια του υγρού κασσίτερου λόγω της συνδυασμένης επίδρασης της δικής του βαρύτητας και της άνωσης του υγρού κασσίτερου, δηλαδή η γυάλινη ταινία είναι πεπλατυσμένη, γεγονός που είναι και ο λόγος για το φυσικό γυάλισμα της γυάλινης ταινίας. Το πάχος της γυάλινης ταινίας όταν φτάσει σε μηχανική ισορροπία είναι περίπου 6,9 mm, το οποίο ονομάζεται ισορροπημένο πάχος. Εάν θέλετε να αποκτήσετε λεπτότερο ή παχύτερο πάχος προϊόντος, πρέπει να εφαρμόσετε μια δύναμη έλξης ή μια δύναμη ώθησης στη γυάλινη κορδέλα για να την κάνετε πιο λεπτή ή στοιβαγμένη για να πάρετε προϊόντα διαφορετικού πάχους. Αυτή είναι η βασική αρχή του σχηματισμού υαλοπινάκων επίπλευσης.

Ανάλογα με το πάχος του προϊόντος, όταν παράγονται προϊόντα με πάχος μικρότερο από το ισορροπημένο πάχος (Μικρότερο από ή ίσο με 6 mm), χρησιμοποιείται η μέθοδος "υποβοήθηση άμεσης διάτασης" και ο εξοπλισμός που χρησιμοποιείται ονομάζεται "Asist Direct Stretch (ADS)". όταν παράγονται προϊόντα με πάχος μεγαλύτερο από το ισορροπημένο πάχος (Μεγαλύτερο ή ίσο με 8 mm), χρησιμοποιείται η μέθοδος "φτερό" και ο χρησιμοποιούμενος εξοπλισμός ονομάζεται "φτερό γραφίτη (Carbon Fender)". Μεταξύ αυτών, όταν παράγονται προϊόντα Μεγαλύτερα ή ίσα με 15 mm, μόνο φτερό άνθρακα μπορεί να χρησιμοποιηθεί για παραγωγή. όταν παράγονται προϊόντα των 8mm, 10mm και 12mm, μπορούν να χρησιμοποιηθούν και φτερά άνθρακα και ADS. Στην πραγματική κατάσταση ορισμένων γραμμών παραγωγής, υπάρχουν επίσης περιπτώσεις όπου το ADS και το φτερό χρησιμοποιούνται ταυτόχρονα.

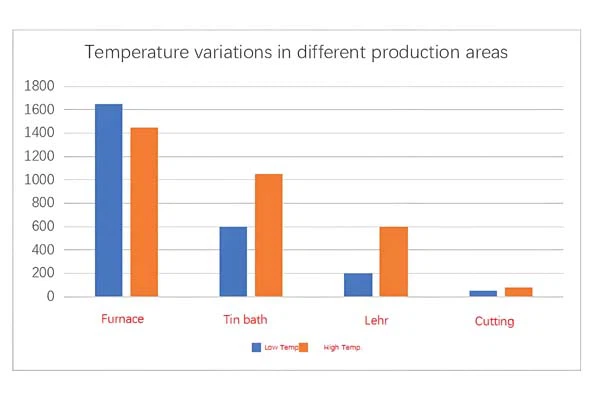

Έλεγχος θερμοκρασίας

Ο ακριβής έλεγχος θερμοκρασίας είναι απαραίτητος στη διαδικασία παραγωγής γυαλιού επίπλευσης. Επηρεάζει τα πάντα, από το λιώσιμο των πρώτων υλών μέχρι τον έλεγχο της τελικής ποιότητας γυαλιού. Ο κλίβανος, το λουτρό από κασσίτερο και το lehr ανόπτησης (ένας κλίβανος που χρησιμοποιείται για τη σταδιακή ψύξη του γυαλιού) όλα πρέπει να διατηρούν τις βέλτιστες θερμοκρασίες.

Ο τρόπος εύλογου ελέγχου της θερμοκρασίας κάθε περιοχής επηρεάζει άμεσα και την αλλαγή του κόστους παραγωγής. Επί του παρόντος, οι φούρνοι τήξης χρησιμοποιούν κυρίως φυσικό αέριο ή βαρύ πετρέλαιο για την τήξη των πρώτων υλών, τα λουτρά κασσίτερου μεταφέρουν τη θερμότητα σε γυάλινες ταινίες με τη μορφή ηλεκτρικής θέρμανσης και η ανόπτηση του lehr ψύχεται κυρίως από ανεμιστήρες. Επομένως, η λογική ρύθμιση των παραμέτρων της διαδικασίας θερμοκρασίας έχει ζωτικό αντίκτυπο στη διαχείριση του κόστους.

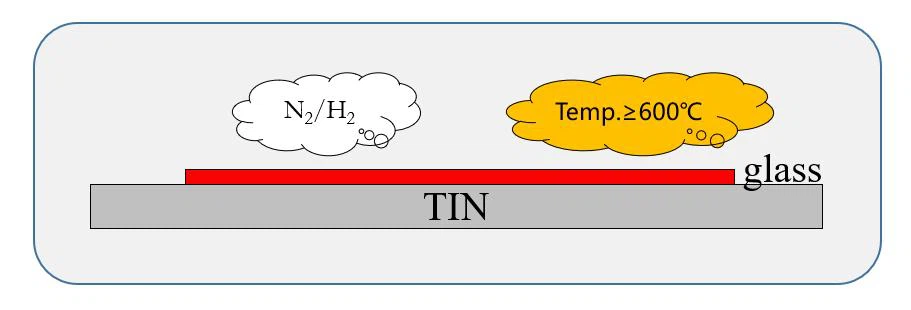

Έλεγχος πίεσης στο λουτρό κασσίτερου

Το λουτρό κασσίτερου πρέπει να διατηρεί θετική πίεση για να αποτρέψει την είσοδο οξυγόνου και την αντίδραση με τον λιωμένο κασσίτερο, το οποίο θα μπορούσε να προκαλέσει οξείδωση και να μειώσει την ποιότητα του γυαλιού. Για να επιτευχθεί αυτό, εισάγονται αέρια άζωτο και υδρογόνο στο λουτρό, διατηρώντας τη σωστή πίεση και αποτρέποντας την οξείδωση.

Η παραγωγική ικανότητα μιας γραμμής γυαλιού επίπλευσης εξαρτάται από παράγοντες όπως η ταχύτητα έλξης, το πάχος και η πυκνότητα του γυαλιού. Ο τύπος για τον υπολογισμό της ημερήσιας χωρητικότητας είναι:

Ημερήσια χωρητικότητα (τόνοι)=Ταχύτητα έλξης (m/h) × Καθαρό πλάτος (m) × Πάχος (m) × Πυκνότητα (2,5 g/cm³) × 24 × Απόδοση

Οπου:

Το Καθαρό Πλάτος αναφέρεται στο χρησιμοποιήσιμο πλάτος του γυαλιού.

Η απόδοση ποικίλλει ανάλογα με την ποιότητα του προϊόντος. Το αρχιτεκτονικό γυαλί έχει υψηλή απόδοση (περίπου 95%), ενώ το γυαλί καθρέφτη έχει χαμηλότερη απόδοση (40-60%).

Ποσότητα έλξης έναντι παραγωγικής ικανότητας

Η χωρητικότητα έλξης αναφέρεται στην ποσότητα γυαλιού που τραβιέται από το λουτρό κασσίτερου κάθε μέρα. Σε αντίθεση με την παραγωγική ικανότητα, αντιπροσωπεύει τις απώλειες κοπής και ελαττωμάτων. Η προσαρμογή της χωρητικότητας έλξης με βάση τη ζήτηση της αγοράς και τις απαιτήσεις διαδικασίας εξασφαλίζει ευελιξία.

Ρυθμός τροφοδοσίας

Ο ρυθμός τροφοδοσίας αναφέρεται στην ποσότητα των πρώτων υλών που τροφοδοτούνται στον κλίβανο τήξης. Αυτά τα υλικά περιλαμβάνουν συνήθως πυριτική άμμο και ανακυκλωμένο υαλοπίνακα (αποκόμματα γυαλιού). Η σύνθεση του μείγματος πρώτων υλών είναι το κλειδί για την επίτευξη της επιθυμητής ποιότητας γυαλιού.

Εκτός από τα παραπάνω-περιεχόμενα, η διαδικασία παραγωγής γυαλιού επίπλευσης περιλαμβάνει επίσης μια ποικιλία συστημάτων γνώσης, όπως διαχείριση κύκλου, πρόληψη και λύσεις ελαττωμάτων ποιότητας προϊόντων, βελτιστοποίηση παραμέτρων διαδικασίας (διαχείριση εξοπλισμού), διαχείριση κόστους, εκπαίδευση προσωπικού και διαχείριση ασφάλειας.

Το γυαλί επίπλευσης παραμένει ο ακρογωνιαίος λίθος της σύγχρονης κατασκευής, γνωστός για την ακρίβεια, την επεκτασιμότητα και τα υψηλά πρότυπα ποιότητας-. Η επίτευξη αυτών των ιδιοτήτων βασίζεται στον σωστό συνδυασμό προηγμένων τεχνικών παραγωγής και υλικών υψηλής απόδοσης-. Μέσα από χρόνια εμπειρίας στον κλάδο, έχω δει πώς τα σωστά υλικά, όπως ο γραφίτης και τα προϊόντα με βάση τον άνθρακα-, μπορούν να βελτιώσουν σημαντικά την αποδοτικότητα της παραγωγής και την ποιότητα των προϊόντων.

Στο SHJ-CARBON, είμαστε αφοσιωμένοι στην υποστήριξη κατασκευαστών υαλοπινάκων επίπλευσης όχι μόνο με υλικά κορυφαίας-βαθμίδας, αλλά και με την τεχνογνωσία και τη συνεχή καθοδήγηση που απαιτείται για τη βελτιστοποίηση της παραγωγής. Είτε αναζητάτε συστάσεις υλικού είτε συμβουλές για τη βελτίωση της διαδικασίας σας, είμαστε πάντα εδώμοιραστούμε τις γνώσεις μαςκαι βοηθήστε να διασφαλίσετε την ομαλή λειτουργία της παραγωγής σας.
